| 節流閥是通過改變節流截面或節流長度以控制流體流量的閥門。將節流閥和單向閥并聯則可組合成單向節流閥。節流閥和單向節流閥是簡易的流量控制閥。節流閥沒有流量負反饋功能，不能補償由負載變化所造成的速度不穩定，一般僅用于負載變化不大或對速度穩定性要求不高的場合。

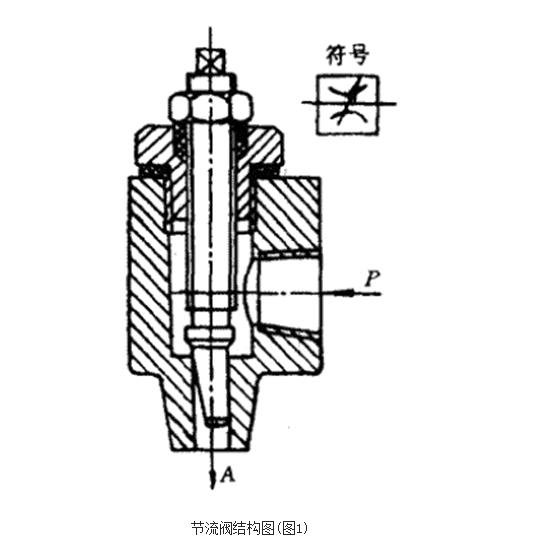

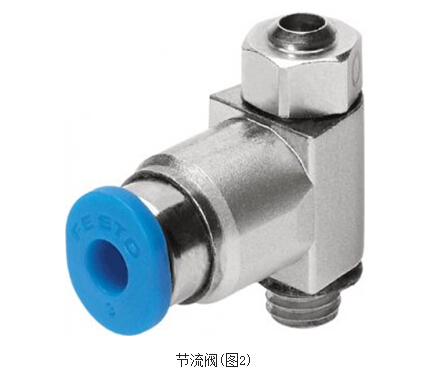

如下圖氣流徑P口輸入，通過節流口的節流作用后經A口輸出。節流口的流通面積與閥芯位移量之間有一定的函數關系，這個函數關系與閥芯節流部分的形狀有關。常用的有針閥型、三角溝梢型和圓柱斜切型等，與液壓節流閥閥芯節流部分的形狀基本相同，這里不再重復。圖示即是圓柱斜切閥芯的節流閥。

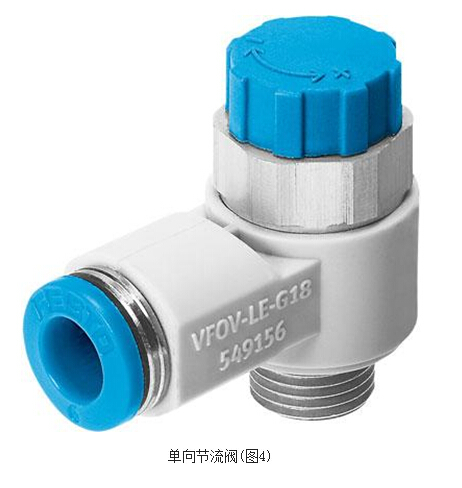

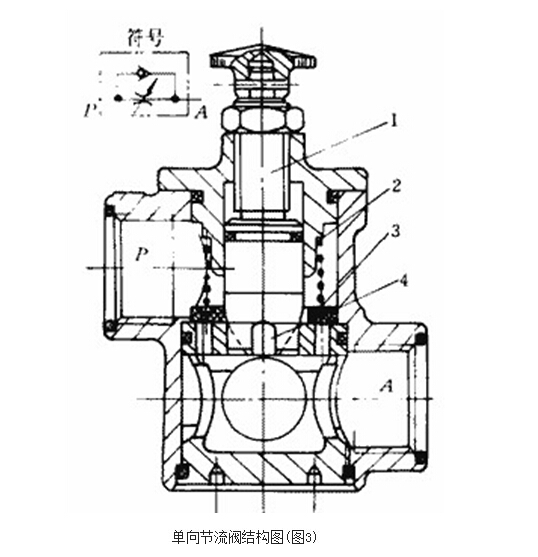

下圖為單向節流閥結構圖，它是單向閥和節流閥并聯而成的組合控制閥。當氣流由P口向A口流動時。經過節流閥節流;反方向流動，即由A向P流動時，單向閥打開，不節流。單向節流閥常用于氣缸的調速和延時回路中。

|
