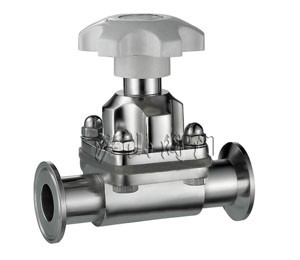

一、衛生級隔膜閥概述
衛生級隔膜閥由驅動裝置進行遙控或通過手柄進行手動操作，驅動裝置有三種標準：常閉形、常開型及氣氣型。具有結構簡單、造型美觀、拆裝快捷，操作靈活，流體阻力小，使用安全可靠等優點。適用于化工、石油、冶金、水曖、食品、藥品等行業的水、氣、油品及腐蝕性介質的控制。
二、衛生級隔膜閥工作原理
可由驅動裝置進行遙控或通過手柄進行手動操作。衛生級隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。
三、衛生級隔膜閥連接方式分類
衛生級隔膜閥采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即一端焊接，另一端插入)。
四、衛生級隔膜閥優點
隔膜閥本身結構設計的原因特適合于超純介質或污染嚴重，十分粘稠的液體、氣體、腐蝕性或惰性介質。與控制設備相結合時，隔膜閥更能取代其它傳統控制系統，尤其是適用于固體和易污染的惰性介質。
五、衛生級隔膜閥用途及特點
衛生級閥門采用卡箍式，具有結構簡單、造型美觀、裝拆快捷，開關迅速，操作靈活，流體阻力小，使用安 全可靠等優點。
全部鋼件采用耐酸不銹鋼材料，密封件采用食品硅橡膠或聚四氟乙烯材料，符合食品衛生規范。廣泛適用于食品、釀酒、飲料、乳制品、精細化工制藥及生物工程等眾多行業。
衛生級氣動隔膜閥由衛生級隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有陰力小，流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許污染的介質的流量調節。
六、衛生級氣動隔膜閥閥門參數：
（1）連接方式：卡箍或焊接；
（2）規格：1/2"-2"
（3）控制方式：氣動；
（4）閥門材質：316L;
（5）膜片材質：三元乙丙橡膠、聚四氟乙烯/三元乙丙橡膠；
（6）使用溫度：三元乙丙橡膠130℃；聚四氟乙烯/三元乙丙橡膠150℃；
（7）使用壓力：三元乙丙橡膠0～10bar；聚四氟乙烯/三元乙丙橡膠0～10bar
（8）特點：帶有調節限位裝置采用焊接圈設計，減少了罐底焊接工作的難度結構緊湊，適用于狹小的空間。
（9）應用：典型應用于發酵罐、配制罐、灌裝機、無菌過濾機、制水設備、PW、WFI輸送與分配、無菌流體輸送及CIP、SIP等。廣泛應用于生物制藥、食品飲料、流體設備、化妝品等行業。
|
