根據對雙聯彈簧式安全閥開啟動作特性的分析，可以得出：在外加力FW的作用下，一個安全閥從關閉到開啟，再由開啟到關閉的全過程中，外附加力FW的變化規律,當附加力從零逐步增加，與內壓力PL×S之和正好為彈簧預緊力時，閥門微啟，增大了介質作用面積S，使得用來克服彈簧預緊力的內壓作用力急劇增大，其結果在瞬間減小了外附加力。從而出現第一個特征峰A。當外附加力逐漸減小而達到關閉點時，由于介質作用面積忽然減小，為保持力的平衡關系，此時，外附加力會出現瞬間回升現象，即第二個特征峰點B。上述兩個特征峰點A和B是在線條件下檢測安全閥開啟壓力、回座壓力的技術依據。

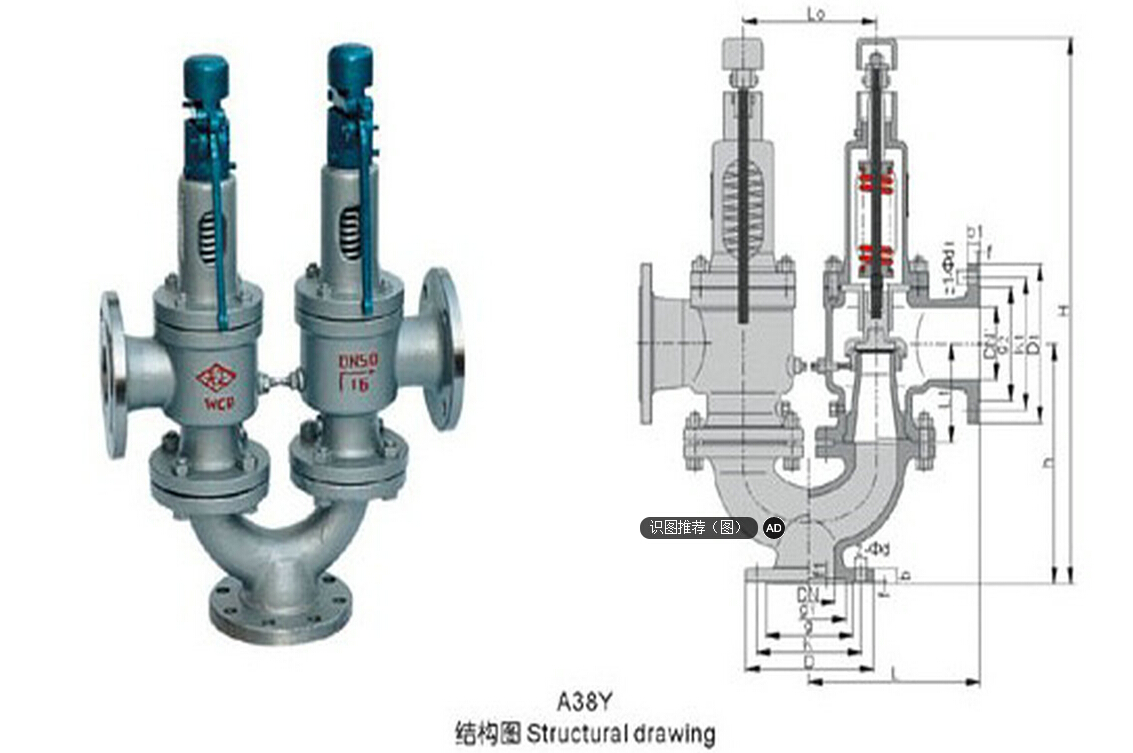

雙聯彈簧式安全閥分為微啟式和全啟式，雙聯彈簧式安全閥結構也應該從這倆方面來闡述，下面為大家帶來雙聯彈簧式安全閥結構圖，以圖像的方式來解讀雙聯彈簧式安全閥結構。

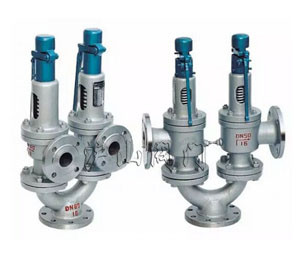

帶手柄彈簧安全閥適用于溫度小于等于200的空氣、蒸汽、水和氮氫混合氣等介質的設備或管路上，作為超壓保護裝置。
|
