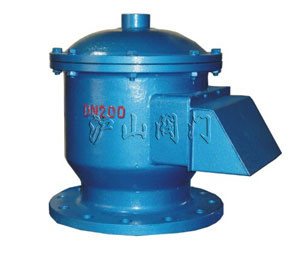

呼吸閥是用彈簧限位閥板，由正負壓力決定或呼或吸。還有重力式呼吸閥，是靠重力來調節的，當容器里面的氣壓達到超過重壓時該閥打開卸壓。具體描述：當儲罐內壓力與大氣壓力平衡時，呼吸閥呼出閥瓣與呼出口閥座嚴密配合，吸入閥瓣與吸入口閥座嚴密配合。當儲罐內壓力超過大氣壓力值（即產生過高正壓）時，罐內高壓直接作用于呼吸閥瓣下方，并克服閥瓣重力以及作用于閥瓣上的外氣壓力，從而打開呼吸閥瓣由A通道排出罐內過高氣壓，使罐內壓力與大氣壓力保持平衡。當儲罐內壓力低于大氣壓值（即產生過低負壓）時，大氣壓通過吸氣通道B進入并直接作用于吸入口閥瓣下方，并克服閥瓣重力以及作用于閥瓣上方的罐內壓力，從而打開吸入口閥瓣向儲罐內補充壓力，使罐內壓力與大氣壓力保持平衡。當發生火警時，火源有可能通過進入口向儲罐內漫延，當火焰通過呼吸閥內阻火芯層的狹小孔隙時，由于器壁效應，波紋板吸收大量熱源，使熱損失突然增大，從而使火焰熄滅。
呼吸閥的原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性;當往罐內補充介質，使罐內上部氣體空間的壓力升高，達到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高;當往罐外抽出介質，使罐內上部氣體空間的壓力下降，達到呼吸閥的操作負壓時，罐外的大氣將頂開呼吸閥的負壓閥盤頂開，使外界氣體進入罐內，使罐內的壓力不再繼續下降，讓罐內與罐外的氣壓平衡，來保護儲罐的安全裝置。
呼吸閥的品種很多，各有不同的性能。選用呼吸閥時，首先應選其特性能滿足蒸汽加熱設備的最佳運行，然后才考慮其他客觀條件，這樣選擇你所需要的呼吸閥才是正確和有效的。呼吸閥要能“識別”蒸汽和凝結水，才能起到阻汽排水作用。“識別” 蒸汽和凝結水基于三個原理：密度差、溫度差和相變。
管道阻火器是利用凝結水與蒸汽的密度差，通過凝結水液位變化，使浮子升降帶動閥瓣開啟或關閉，達到阻汽排水目的。機械型疏水閥的過冷度小，不受工作壓力和溫度變化的影響，有水即排，加熱設備里不存水，能使加熱設備達到最佳換熱效率。最大背壓率為80%，工作質量高，是生產工藝加熱設備最理想的呼吸閥。
|
