產品名稱：
|

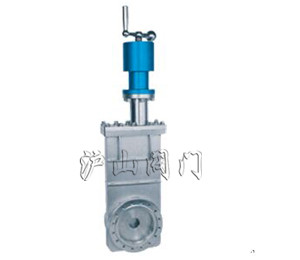

CC型超高真空插板閥
|
產品型號：
|
CC型
|
|
適用介質：
|
純凈空氣等非腐蝕性氣體
|
密封材料：
|
氟橡膠
|
|
適用溫度：
|
-30~+150℃
|
公稱通徑：
|
DN50-DN320
|
|
常用材質：
|
不銹鋼
|
技術咨詢：
|
021-31007323
|
一、CC型超高真空插板閥概述
CC型超高真空插板閥是以手柄帶動閥板作上下運動使閥板開啟或關閉。CCQ型氣動超高真空插板閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
二、主要技術性能
|
適用范圍
|
105～1.3×10-7Pa
|
|
閥門漏率
|
≤1.3×10-7Pa.L/S
|
|
適用溫度
|
- 30～+150℃
|
|
閥門開啟時閥板兩側的壓差
|
≤2.7×103Pa
|
三、主要零件材料
閥體、閥板：不銹鋼
密封件：氟橡膠、波紋管(軸封)、丁腈橡膠。
四、外形及連接尺寸(mm)
|
Model
型號
|
DN
|
A
|
H
|
D
|
Do
|
D1
|
D2
|
D3
|
L
|
L1
|
G
|
E
|
n-d
|
法蘭標準
|
|
CC-50
|
50
|
60
|
92
|
89
|
72.4
|
61.6
|
55.6
|
|
515
|
153
|
220
|
124
|
8-M8
|
GB6071
|
|
CC-63
|
63
|
65
|
105
|
114
|
92.1
|
82.6
|
76.6
|
|
566
|
180
|
220
|
124
|
8-M8
|
|
CC-80
|
80
|
65
|
130
|
130
|
110
|
99
|
93
|
|
603
|
200
|
220
|
124
|
16-M8
|
|
CC-100
|
100
|
70
|
152
|
152
|
130.2
|
120.7
|
114.7
|
|
653
|
267
|
220
|
124
|
16-M8
|
|
CC-150
|
150
|
70
|
202
|
202
|
181
|
171.5
|
165.5
|
|
771
|
350
|
270
|
150
|
20-M8
|
|
CC-200
|
200
|
80
|
251
|
253
|
231.8
|
222.3
|
216.6
|
|
889
|
424
|
270
|
150
|
24-M8
|
|
CC-250
|
250
|
85
|
300
|
314
|
288
|
308
|
275
|
271
|
1127
|
550
|
298
|
200
|
24-M10
|
JB5278
|
|
CC-300
|
300
|
85
|
352
|
365
|
338
|
353
|
323
|
318
|
1197
|
613
|
298
|
200
|
32-M10
|
|
|
CC-320
|
320
|
85
|
372
|
385
|
357
|
379
|
344
|
340
|
1197
|
613
|
298
|
200
|
36-M10
|
JB5278
|
