產品名稱：
|

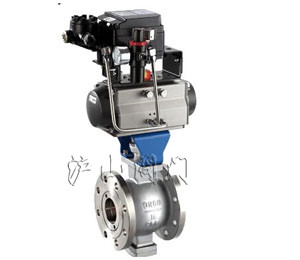

VQ647氣動V型球閥
|
產品型號：
|
VQ647
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
V型
|
密封材料：
|
聚四氟乙烯（增強）、1Cr18Ni9Ti、Cr18Ni12Mo2Ti
|
|
壓力范圍：
|
1.6～4.0MPa
|
公稱通徑：
|
DN50-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、氣動V型球閥概述
VQ647氣動V型球閥，是一種旋轉型調節球閥，為氣動單元組合儀表中的執行單元，一般與電氣閥門定痊器或氣動閥門定位器組合使用。閥芯開有V型切口，與閥座相對轉動產生剪切力，防止卡死。特別適用于泥漿和含有纖維介質，以及含有微小固體懸浮物介質的調節。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量調節，以達到生產過程按控制要求。
本系列產品公稱壓力等級有PN16、64，公稱通徑范圍從25mm至 300mm ,允許泄漏量等級有Ⅳ級和Ⅵ級。
二、氣動V型球閥 主要零件材料
閥體、 閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti、 ZG0Cr18Ni12Mo2Ti
閥 桿：0Cr17Ni12Mo2、0Cr17Ni14Cu4Nb
閥 板：ZG1Cr18Ni9、C0Cr18Ni12Mo2Ti
閥桿（板）軸承：0Cr17Ni12Mo2
閥 芯：增強聚四氟乙烯、司鈦萊合金堆焊
閥座（密封環）：聚四氟乙烯（增強）、1Cr18Ni9Ti、Cr18Ni12Mo2Ti
壓 圈：0Cr17Ni12Mo2
填 料：聚四氟乙烯、石墨
閥 座 托 架 ：0Cr17Ni12Mo2 墊 環：氟橡膠0形圈
三、氣動V型球閥 主要技術參數
|
公稱通徑D（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
300
|
|
額定流量系數kv
|
22
|
36
|
58
|
82
|
145
|
200
|
355
|
554
|
798
|
1418
|
3900
|
|
公稱壓力PN（MPa）
|
1.6、4.0、6.4
|
|
流量特性
|
近似等百分比
|
|
閥板轉角（度）
|
0°±4至90° ±4°（可調）
|
|
操作壓力（MPa）
|
雙作用0.2～1.0、單作用0.3—1.0
|
|
適用工作溫度（℃）
|
軟密封：-40～180、硬密封：-60～450
|
|
允許壓差（MPa）
|
為公稱壓力值
|
4.0
|
2.0
|
|
允許泄漏量等級
|
軟密封Ⅵ級、硬密封Ⅳ級
|
|
動作時間（S）
|
0.5～7
|
|
執行機構輸出力矩（Nm）
|
5.9～5169
|
*本產品性能指標貫徹GB/T4213—92。
四、氣動V型球閥 外形連接尺寸
|
|

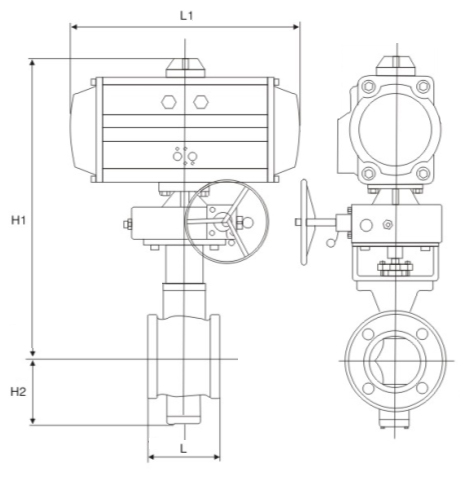

氣動V型球閥 氣動V型球閥 結構圖
|
|
公稱通徑
DN(mm)
|
尺寸 (mm)
|
|
對夾
|
法蘭式
|
L
|
H1
|
H2
|
|
D
|
D
|
D1
|
D2
|
q
|
Z-Φd
|
|
25
|
64
|
110
|
85
|
65
|
14
|
4-14
|
102
|
277
|
60
|
|
40
|
82
|
145
|
110
|
85
|
16
|
4-18
|
114
|
305
|
75
|
|
50
|
100
|
160
|
125
|
110
|
16
|
4--18
|
124
|
364
|
95
|
|
65
|
120
|
180
|
145
|
120
|
18
|
4-18
|
145
|
379
|
105
|
|
80
|
131
|
195
|
160
|
135
|
20
|
8-18
|
165
|
389
|
120
|
|
100
|
158
|
215
|
180
|
155
|
20
|
8-18
|
194
|
402
|
140
|
|
125
|
180
|
245
|
210
|
185
|
22
|
8-18
|
213
|
426
|
165
|
|
150
|
216
|
280
|
240
|
210
|
24
|
8-23
|
229
|
453
|
185
|
|
200
|
268
|
335
|
295
|
265
|
26
|
12-23
|
243
|
473
|
205
|
|
250
|
326
|
405
|
355
|
320
|
30
|
12-25
|
297
|
540
|
240
|
|
300
|
460
|
460
|
410
|
3750
|
30
|
12-25
|
338
|
590
|
290
|
|
350
|
470
|
-
|
-
|
-
|
-
|
|
-
|
|
|
|
400
|
525
|
-
|
-
|
-
|
-
|
|
-
|
