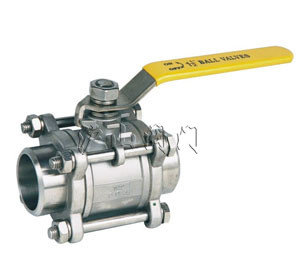

（3PC•BW）Q61F-16/64(C,P,R)
三片式對焊球閥是指關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。三片式球閥，是近年來被廣泛采用的一種新型閥門。
三片式對焊球閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 電動球閥在管路中主要用來做切斷、分配和改變介質的流動方向。二片式球閥，三片式球閥,是近年來被廣泛采用的一種新型閥門， 本類閥門在管道中一般應當水平安裝。
二、三片式對焊球閥優點
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前不銹鋼電動球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
三、三片式對焊球閥執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
四、三片式對焊球閥應用規范
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕液體（W.O.G）
對焊標準（BW）：GB12224·ANSIB16·25
五、三片式對焊球閥主要零件材料
序號NO.
|
零件名稱Part name
|
材質material
|
|
不銹鋼Stainless stee
|
碳鋼Carbon steel
|
|
1
|
閥體Body
|
不銹鋼CF8M
|
碳鋼WCB
|
|
2
|
密封圈Joint ring
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
3
|
閥蓋Cap
|
不銹鋼CF8M
|
碳鋼WCB
|
|
4
|
球體Ball
|
不銹鋼SS316
|
不銹鋼SS304
|
|
5
|
閥桿Stem
|
不銹鋼SS316
|
不銹鋼316
|
|
6
|
螺母Nut
|
不銹鋼SS304
|
不銹鋼304
|
|
7
|
墊圈Washer
|
不銹鋼SS304
|
不銹鋼304
|
|
8
|
手柄套Handle cover
|
塑料Plastic
|
塑料Plastic
|
|
9
|
手柄Handle
|
不銹鋼SS304
|
不銹鋼304
|
|
10
|
閥桿螺母Stem nut
|
不銹鋼SS304
|
不銹鋼304
|
|
11
|
墊圈Stem washer
|
不銹鋼SS304
|
不銹鋼304
|
|
12
|
填料壓蓋螺母Gland nut
|
不銹鋼SS304
|
不銹鋼304
|
|
13
|
填料Stem packing
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
14
|
止推墊圈Thrusy washer
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
15
|
填料Joint gasket
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
16
|
螺栓Bolt
|
不銹鋼SS304
|
不銹鋼SS304
|
六、三片式對焊球閥主要尺寸 單位：mm
|
SIZE
|
1/4″
|
3/8″
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
21/2
|
3″
|
4″
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
68
|
68
|
72
|
85
|
900
|
112
|
120
|
145
|
185
|
215
|
270
|
|
H
|
50
|
50
|
60
|
64
|
71
|
78
|
86
|
95
|
130
|
148
|
173
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
C
|
14
|
17.5
|
22.7
|
27.5
|
33.5
|
42
|
48.6
|
60.5
|
76.3
|
90
|
106.5
|
|
重量WT（g）
|
400
|
405
|
640
|
890
|
1160
|
2195
|
2940
|
4865
|
7000
|
10700
|
19350
|
