產品名稱：
|

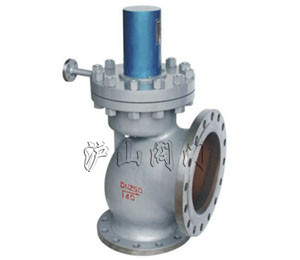

高溫高壓主安全閥
|
產品型號：
|
A49H
|
|
驅動方式：
|
手動、氣動、電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
脈沖式
|
密封材料：
|
鈷基鉻鎳不銹鋼堆焊
|
|
壓力范圍：
|
4.0MPa
|
公稱通徑：
|
DN150-DN250
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
A49H安全閥,鍋爐安全閥,高溫高壓安全閥
一、主安全閥概述
A49H主安全閥主要用于電站鍋爐、壓力容器、減溫減壓裝置上使用，防止壓力超過允許高壓力值，保證設備安全運行。
二、主安全閥原理特點
當介質壓力升高到整定壓力時，沖量安全閥打開，介質從脈沖管進入主安全閥的活塞室，推動活塞下降，使閥門自動打開，當沖量閥關閉時，閥瓣又自動關閉。密封面用鈷基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。
三、主安全閥安裝說明
1、閥門必須垂直安裝在設備的高位置。
2、排汽管的低點應考慮疏水，以免排汽時產生水擊。
3、主安全閥緊固在支座上，支座承受主安全閥排汽時產生的反座力。
4、排汽管應有專門吊架，排汽管重量不得加在主安全閥上，主安全閥與排汽管之間的連接法蘭應消除任何的附加預應力。

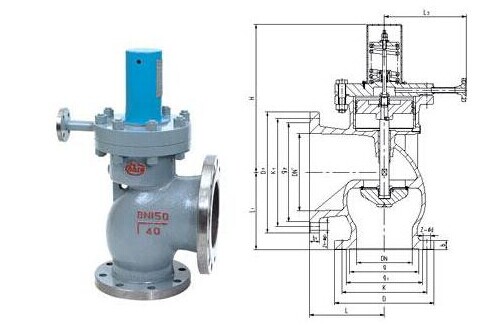

四、主安全閥外形連接尺寸
|
型號
|
公稱通徑
|
連接尺寸
|
|
L
|
L1
|
L2
|
H
|
D
|
D1
|
D2
|
b
|
z-d
|
DN'
|
D'
|
D1'
|
D2'
|
b'
|
z'-d'
|
|
A49H-40
|
150
|
220
|
230
|
240
|
486
|
300
|
250
|
204
|
30
|
8-25
|
200
|
360
|
310
|
278
|
34
|
12-25
|
|
A49H-40
|
200
|
270
|
295
|
330
|
615
|
375
|
320
|
260
|
38
|
12-30
|
300
|
485
|
430
|
390
|
40
|
16-30
|
|
A49H-40
|
250
|
300
|
350
|
370
|
646
|
445
|
385
|
313
|
42
|
12-34
|
350
|
550
|
490
|
450
|
44
|
16-34
|
