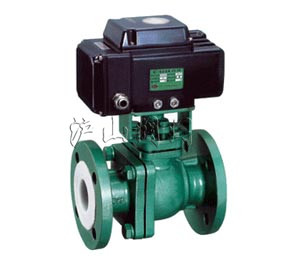

產品名稱：	電動襯氟球閥	產品型號：	ZDJQF46
驅動方式：	電動	連接形式：	法蘭
結構形式：	直通式	密封材料：	橡膠
壓力范圍：	1.0～1.6MPa	公稱通徑：	DN15-DN200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、電動襯氟球閥概述

電動襯氟球閥由DSR系列電動執行機構和襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯（簡稱F46），故具有可靠的耐腐蝕性和密封性。執行機構能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。

二、電動襯氟球閥特點

1、 耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。
4、流阻小，流通能力

三、電動襯氟球閥主要零部件材料

型 式： 直通兩分式鑄造球閥
公稱通徑： DN15～200mm
公稱壓力： PN1.0、1.6MPa (ANSI 150Lb)
連接形式： 法蘭連接 JB/T79-94(ANSI16.5)
材 料： ZG230-450襯F46、ZG1Cr18Ni9Ti襯F46
上 閥 蓋： 與閥體一起鑄造
填 料： 聚四氟乙烯
介質溫度：-20～+150℃
閥芯形式： 球型閥芯
流量特性： 快開特性
閥 座： 聚四氟乙烯
材 料： ZG230-450襯F46、ZG1Cr18Ni9TI襯F46
閥芯轉角： 90°

四、電動襯氟球閥執行機構選配介紹

項目類型	DSR-05	DSR-10	DSR-20	DSR-40	DSR-60	DSR-100	DSR-200
輸出力矩	50N.M	100 N.M	200 N.M	400 N.M	600 N.M	1000 N.M	2000 N.M
動作范圍	0～90°
額定電流	0.15A	0.3A	0.45A	0.7A	0.7A	0.85A	0.85A
絕緣電阻	100M/DC500V
電源	AC110/220/380V DC24V
電機功率	8W/E	23 W/E	45 W/E	90 W/E	90 W/E	120 W/E	120 W/E
選配閥門	15-25	15-65	80-100	100-125	125-150	150-200	200-250
執行器重量	2.6Kg	4.2 Kg	7.9 Kg	8.7 Kg	9 Kg	14.7 Kg	15 Kg

所配閥門壓力為1.6MPa

五、電動襯氟球閥外形尺寸

公稱通徑		標準值						參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-￠d	L1	H
		PN1.6(MPa)
15	1/2	140/130	95	65	45	2	14	4-￠14	231	350
20	3/4	140/130	105	75	55	2	16	4-￠14	231	370
25	1	150/1340	115	85	65	2	16	4-￠14	231	375
32	11/4	165	135	100	78	2	18	4-￠18	231	385
40	11/2	180/165	145	110	85	3	18	4-￠18	231	390
50	2	200/203	160	125	100	3	20	4-￠18	231	435
65	21/2	220/222	180	145	120	3	20	4-￠18	261	460
80	3	250/241	195	160	135	3	22	4-￠18	261	465
100	4	280/305	215	180	155	3	24	8-￠18	285	612
125	5	320/356	245	210	185	3	26	8-￠18	285	625
150	6	360/394	280	240	210	3	28	8-￠23	325	700
200	8	457	335	295	265	3	30	8-￠23	325	740
