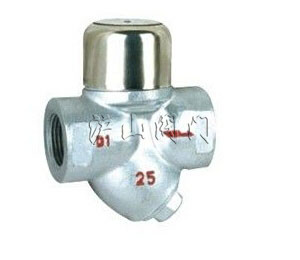

產品名稱：	熱動力式疏水閥	產品型號：	CS19HY型
驅動方式：	手動	連接形式：	內螺紋
結構形式：	熱動力式	密封材料：	不銹鋼、硬質合金
壓力范圍：	1.6～4.0MPa	公稱通徑：	DN15-DN100
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、CS19HY型熱動力式疏水閥結構特點


1、CS19HY型熱動力式疏水閥帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。
2、備有過濾器和排污。
3、該閥動作靈敏可靠，排水量大。

二、CS19HY型熱動力式疏水閥工作原理


981蒸汽疏水閥是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。

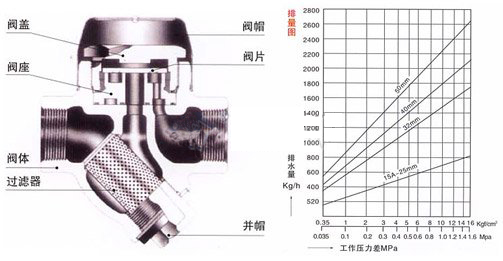

三、CS19HY型熱動力式疏水閥主要零件材料


主要零件	閥體	閥蓋	閥片	閥帽
材料	鑄鋼	鍛鋼	不銹鋼	不銹鋼

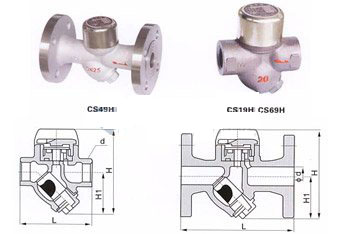

四、CS19HY型熱動力式疏水閥主要外型及連接尺寸


產品型號	DN	尺寸（mm）
		螺紋連接		承插焊連接				法蘭連接
		L	H	L	H	d1	t	L	H	D	D1	D2	b	f	Z-Φd
CS19H-16/25/40C CS69H-16/25/40C CS49H-16/25/40C	15	90	80	75	80	23	7	150	110	95	65	45	14	2	4-Φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-Φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-Φ14
	32	120	138	120	138	42	12	230	138	135	100	78	16	2	4-Φ18
	40	120	148	120	148	52	12	230	148	145	110	85	16	3	4×Φ18
	50	140	163	140	163	62	12	230	163	160	125	100	16	3	4×Φ18
	65	/	/	/	/	/	/	250	185	180	145	120	18	3	4×Φ18
	80	/	/	/	/	/	/	280	285	195	160	135	20	3	8×Φ18
	100	/	/	/	/	/	/	310	315	215	180	155	20	3	8×Φ18
CS19H-16Z CS49H-16Z	15	90	80	75	80	23	7	150	110	95	95	45	14	2	4-Φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-Φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-Φ14
