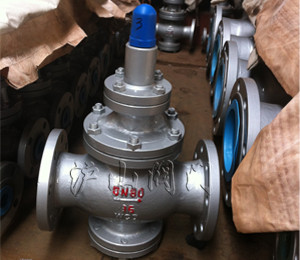

產品名稱：	先導活塞式蒸汽減壓閥	產品型號：	Y43H
驅動方式：	手動	連接形式：	法蘭
結構形式：	先導活塞式	密封材料：	硬質合金、不銹鋼
壓力范圍：	1.6～4.0MPa	公稱通徑：	DN15-DN50
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

Y43H型先導活塞式蒸汽減壓閥介紹

       本系列Y43H型先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、閥閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。薄膜型減壓閥通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于蒸汽管路，超減壓穩壓作用。




一、Y43H型先導活塞式蒸汽減壓閥主要技術參數和性能指標


公稱壓力（MPa）	1.6		2.5		4.0		6.4		10.0		16.0
殼化試驗壓力（MPa）	2.4		3.75		6.0		9.6		15.0		24
密封試驗壓力（MPa）	1.6		2.5		4.0		6.4		10.0		16.0
高進口壓力（MPa）	1.6		2.5		4.0		6.4		10.0		16.0
出口壓力范圍（MPa）	1.0-1.0		0.1-1.6		0.1-2.5		0.5-3.5		0.5-35		0.5-45
壓力特性偏差（MPa）△P2P	GB12246-1989
流量特性偏差（MPa）△P2G	GB12246-1989
小壓差（MPa）	0.15	0.15		0.2		0.4		0.8		1.0
滲漏量	GB12245-1989

*.殼體試驗不包括膜片、頂蓋。



二、Y43H型先導活塞式蒸汽減壓閥流量系數(Cv)


DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500



三、Y43H型先導活塞式蒸汽減壓閥主要零件材料


零件名稱	零件材料
閥體 閥蓋 底蓋	WCB
閥座 閥盤	2Cr13
缸套	2Cr13/銅合金
活塞	合金鑄鐵
導閥座 導閥桿	2Cr13
主閥彈簧	1Cr18Ni9Ti
導閥主彈簧	50CrVA
調節彈簧	60Si12Mn



四、Y43H型先導活塞式蒸汽減壓閥外形尺寸(PN1.6-4.0)單位：mm


公稱通徑 DN	外 形 尺 寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa
15	160	180	295	90
20	160	180	330	98
25	180	200	330	110
32	200	220	330	110
40	220	240	345	125
50	250	270	345	125
65	280	300	350	130
80	310	330	385	160
100	350	380	385	170
125	400	450	400	200
150	450	500	415	210
200	500	550	475	240
250	650		525	290
300	800		580	335
350	850		620	375
400	900		660	405
450	900		730	455
500	950		750	465

五、Y43H型先導活塞式蒸汽減壓閥連接形式


法蘭式：RF MF RJ
執行標準：JB79 GB9113 ANSI B16.5

六、Y43H型先導活塞式蒸汽減壓閥外形尺寸(PN6.4-16.0) 單位：mm


公稱通徑 DN	外 形 尺 寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa
15	180	180	305	105
20	180	200	340	105
25	200	220	340	120
32	220	230	340	120
40	240	240	355	135
50	270	300	355	135
65	300	340	360	140
80	330	360	395	17
100	380		400	185
125	450		415	215
150	500		430	225
200	550		495	260
250	650		545	310
300	800		600	355
350	850		640	395
400	900		690	435
500	950		780	495
