產品名稱：
|

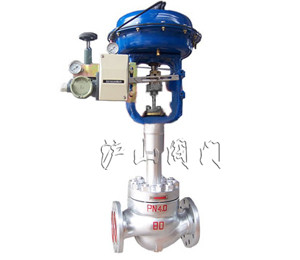

電動波紋管密封單座調節閥
|
產品型號：
|
HTSW
|
|
驅動方式：
|
電動
|
連接形式：
|
法蘭、焊接
|
|
結構形式：
|
波紋管
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN40-DN500
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、電動波紋管密封單座調節閥概述
HTSW電動波紋管密封單座調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。調節閥的泄漏量符合ANSI B16.104標準。上閥蓋采用波紋管密封結構，適用于極毒、易燃、易爆、易揮發和稀有貴重金屬介質的調節，也可用在真空的場合。標準規范
公稱通徑：DN40～500
公稱壓力：ANSI 125LB～1500LB
連接形式：法蘭、焊接
適用溫度：-101～649℃
二、電動波紋管密封單座調節閥主要性能
泄漏量∶金屬閥座∶小于閥額定容量的0.01℅，符合ANSI B16.104-1976IV級
軟閥座∶小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回差∶配DKZ執行機構為1.5℅;配361L執行機構為2℅;配RS執行機構為1℅;配PSL執行機構為1℅
基本誤差∶配DKZ執行機構為±2.5℅;配361L執行機構為±2℅;配RS執行機構為±1℅;配PSL執行機構為±1℅
注：采用標準的V型聚四氟乙烯填料
可調范圍∶50∶1(0.25≤Cv≤14)或30∶1(CV≤0.16)
三、電動波紋管密封單座調節閥閥體
公稱通徑∶40、50、65、80、100、150、200㎜
公稱壓力∶ANSI 125、150、300、600
JIS 10、20、30、40K
PN1.6、4.0、6.4MPa
使用壓力∶1.6MPa，2MPa，3.5MPa
連接型式∶法蘭連接∶FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準∶JIS B2201、ANSI B16.5、GB/T9112～9124-2000等
焊接連接∶嵌接焊SW(40～50㎜)
對接焊BW(65～200㎜)
材 料∶鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等
上閥蓋∶-45～-17℃、-17～+230℃、+230℃～+350℃
注∶工作溫度不準超過各種材料的允許范圍
壓蓋型式∶螺栓壓緊式
填 料∶V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
