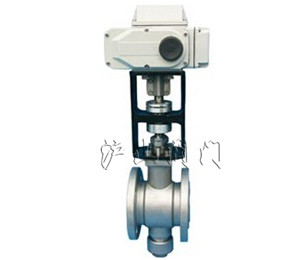

一、電動多功能偏心旋轉閥介紹

　　電動多功能偏心旋轉閥是生產工程自動調節系統中的一個重要環節之一。以220V交流電源為動力，接受三位繼電信號實現閥門的開關動作。如配用DF-1型伺服放大器后，可以接受0～10mADC標準信號的DDZ-Ⅱ型電動單元組合儀表配套使用，實現閥門連續動作。該產品結構簡單，體積小，重量輕，使用方便，價格低廉，適用于冶金、化工、石油、輕工、食品等部門的自動控制系統中。

二、電動多功能偏心旋轉閥原理

　　電動蝶閥是由電動執行機構(可逆電動機，精密反饋電位器，蝸輪，蝸桿手輪機構，限位開關，航空插座等)和偏心旋轉閥(閥心、閥座、閥體、閥軸及密封填料)兩部分組成。

　　當電機繞組加入220V交流電后，定子上二個相隔90o電角度的定子繞組借助于裂相電容器，使二個繞組獲得90o相位差的交流電，其合成矢量產生的定子轉磁場，與轉子磁場作用產生電磁轉矩，使轉子旋轉。轉子帶動蝸輪蝸桿機構旋轉，由蝸輪帶動閥芯轉動和閥座產生相對位移，從而改變調節閥的流通截面積，以達到調節工藝參數目的。

三、電動多功能偏心旋轉閥特點

　　一、進口電動多功能偏心旋轉閥特點

　　1、特點比較

　　傳統調節閥 全功能閥

　　流量復雜 Kv值小 流路簡單，流阻小,Kv值大2~3倍

　　防堵差(死區多、漩渦大) 閥體直通，死區少

　　體積大、笨重 體積小、重量輕

　　2、專利

　　創新發明之一：“日”字型支架

　　解決了三大難題

　　● 防止軸向竄動，定位準確

　　● 承受重力

　　● 克服振動

　　創新發明之二：“S”閥座和閥芯、閥座的硬化處理

　　1.“S”閥座——剛柔相濟，增加彈性變形，解決閥座在高溫和大溫差情況下熱脹冷縮的問題。

　　2.工藝處理——解決外硬內軟問題：芯座超硬化處理，表面硬度高達HRc65~70(而堆焊STL合金硬度只能達到HRc40～45)，解決了沖蝕、汽蝕、劃傷、拉傷等問題，提高密封面壽命;里面硬度低，解決超硬帶來的脆裂問題。

　　二、調節閥

　　1、采用精小型多彈簧執行機構，降低高度和重量

　　2、采用“S”流道的設計，降低了閥門的阻力系數

　　3、對耐沖蝕、汽蝕的場合，芯座采用表面硬化處理，表面硬度高達HRc65~70;堆焊STL合金硬度只能達到HRc40～45，解決了沖蝕、汽蝕、劃傷、拉傷等問題，提高密封面壽命;里面硬度低，解決超硬帶來的脆裂問題。表面硬化處理是閥芯閥座整體表面硬度得到提高，堆焊STL合金只是密封面局部硬度得到提高。

　　三、襯四氟球閥

　　1、主要是襯氟工藝問題

　　● 解決襯氟塑料與母體之間膨脹收縮問題

　　● 解決氟塑料氣孔問題

　　● 代替隔膜閥
