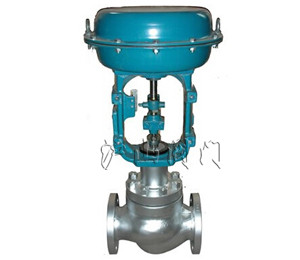

HSC籠式單座調節閥適用于高壓差易產生閃蒸空化的場合,是一種高性能的單座調節閥,堅固的套筒保護閥體不受閃蒸和空化的破壞.閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣.閥芯導向面積大,抗振性好。


二、HSC籠式單座調節閥用途



　　特別適用于允許壓差小、閥前后壓差較大的工作場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。

三、HSC籠式單座調節閥標準規范


　　公稱通徑∶DN40~500

　　公稱壓力∶ANSI 125LB~1500LB

　　連接形式∶法蘭、焊接

　　適用溫度∶-196～880℃


四、HSC籠式單座調節閥主要性能


　　泄漏量

　　金屬閥座∶小于閥額定容量的0.01℅,符合ANSI B16.104 IV級.

　　回 差∶配VCONTORQUE執行機構為1℅

　　基本誤差∶配VCONTORQUE執行機構為±1≦

　　備 注∶采用標準的V型聚四氟乙烯填料

　　小口徑籠式單座調節閥：是采用自動對中的卡入式閥座。傳統式調節閥之閥座是靠螺紋鎖死在閥體上，設計復雜而且維修更換十分困難。籠式系列調節閥之閥座采用無螺紋連接，閥座的固定力是通過閥蓋、閥座固定籠施加的軸向推力，裝配時即可自對中心，保證閥芯閥座同心度，因此更換起來輕而易舉而又精確無比。閥座固定籠又可導引流道，緩沖流體壓力，保護閥體不受流體沖蝕、閃蒸和空化的破壞，同時又可降低噪音、它可使維護簡易、快速和低成本，使用壽命顯著提高。

　　籠式角型調節閥系列技術先進，性能卓越。在高品質、高性能、低重量及易保養等方面均令人贊嘆，而同時又兼?zhèn)鋯巫�閥和套筒閥的優點，具有調節、切斷、切斷壓差大、泄漏小等全部功能。

五、HSC籠式單座調節閥設計特點


　　頂式雙導向單座閥，結構緊湊，動作靈敏部件少，易維護;

　　粗壯的閥桿及其一體的閥芯，能承受高負載而閥芯不至脫落;

　　自對中卡入式的閥座易于拆出，而且不需要研磨，就可以達到嚴密的關斷密封。

　　閥體按流體力學原理設計成等截面低流阻流道，壓降損失小，容量大，額定流量與系統增大30%。

　　閥芯和閥座固定籠設計有標準型和嚴酷工況型(消除氣蝕式，降噪式等)，具有更長的使用壽命，更高的抗氣蝕和降噪音性能，只需更換閥座固定籠就可適用于不同工況的需要。

　　閥門的關閉是借助于流體壓力、彈簧反作用力和氣缸推力，具有抵抗非常高的流體壓差的關斷推力，使閥門關閉的更加嚴密。

　　雙導向、雙重密封結構，減少了填料外漏的可能。

　　該系列調節閥可以流開安裝，也可以流關安裝。

　　同時還設計有高推力的正方作用氣動薄膜執行機構， 現場可隨時更改作用方式，無需更換任何零件!
