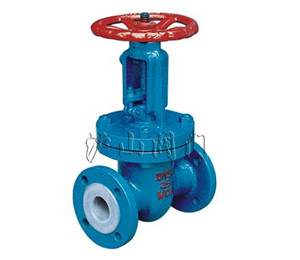

Z41Fs楔式襯氟塑料閘閥


Z41Fs楔式襯氟塑料閘閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 Z41Fs楔式襯氟塑料閘閥   產品型號 Z41Fs
  驅動方式 手動   連接形式 法蘭
  結構形式 單閘板   密封材料 硬質合金、氟塑料、橡膠
  壓力范圍 1.6MPa   公稱通徑 DN15-DN500
  常用材質 碳鋼、不銹鋼、鑄鐵   技術咨詢 021-31007323



一、Z41Fs楔式襯氟塑料閘閥概述


設計與制造:GB12234
結構長度:GB12221(長系列)、JB97
法蘭連接尺寸:JB78 JB79 GB9113 HG SH

二、Z41Fs楔式襯氟塑料閘閥用途

楔式襯氟塑料閘閥專用于控制強腐蝕性介質,閥體內腔表面覆有可供選擇的各種氟塑料,適用于不同工作溫度和流體管路,具有強度高、耐腐蝕性能好的特點。
適用溫度:≤100℃、≤120℃、≤150℃、(可按照襯里材料)
壓力等級: 0.6、1.0、1.6

三、Z41Fs楔式襯氟塑料閘閥測試

襯里層:電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力:PN閥體:PN×1.5 密封:PN×1.1

快速排污閥

四、Z41Fs楔式襯氟塑料閘閥材料

閥體:鑄鐵、碳鋼、不銹鋼、超低碳不銹鋼 閥蓋:鑄鐵、碳鋼、不銹鋼、超低碳不銹鋼
襯里:氟塑料 閥板:碳鋼完全包覆氟塑料 支架:碳鋼
閥桿:2Cr13 1Cr18Ni9,部分包覆氟塑料 手輪:鑄鐵、碳鋼

五、Z41Fs楔式襯氟塑料閘閥部件列表

1、閥體2、閥蓋3、閥體襯里4、閘板5、閥桿6、支架7、手輪
注:表中L值DN≤32按JB97 PN4.0MPa.DN≥40按GB12221長系列。

公稱通徑 L D D1
DN NPS 0.6 1.0 1.6 2.5 0.6 1.0 1.6 2.5 0.6 1.0 1.6 2.5
15 1/2 130 130 130 130 80 95 95 95 55 65 65 65
20 3/4 150 150 150 150 90 105 105 105 65 75 75 75
25 1 160 160 160 160 100 115 115 115 75 85 85 85
32 11/4 180 180 180 180 120 135 135 135 90 100 100 100
40 11/2 240 240 240 240 130 145 145 145 100 110 110 110
50 2 250 250 250 250 140 160 160 160 110 125 125 125
65 21/2 270 270 270 270 160 180 180 180 130 145 145 145
80 3 280 280 280 280 185 195 195 195 150 160 160 160
100 4 300 300 300 300 205 215 215 230 170 180 180 190
125 5 325 325 325 325 235 245 245 270 200 210 210 220
150 6 350 350 350 350 260 280 280 300 225 240 240 250
200 8 400 400 400 400 315 335 335 360 280 295 295 310
250 10 450 450 450 450 370 390 405 425 335 350 355 370
300 12 500 500 500 500 435 440 460 485 395 400 410 430
350 14 550 550 550   485 500 520   445 460 470
400 16 600 600 600   535 565 580   495 515 525
450 18 650 650 650   590 615 640   550 565 585
500 20 700 700 700   640 670 705   600 620 650

公稱通徑 D2 b n-Фd
DN NPS 0.6 1.0 1.6 2.5 0.6 1.0 1.6 2.5 0.6 1.0 1.6 2.5
15 1/2 40 45 45 45 12 14 14 16 4-12 4-14 4-14 4-14
20 3/4 50 55 55 55 14 16 16 16 4-12 4-14 4-14 4-14
25 1 60 65 65 65 14 16 16 16 4-12 4-14 4-14 4-14
32 11/4 70 788 788 788 16 18 18 18 4-14 4-18 4-18 4-18
40 11/2 80 85 85 85 16 18 18 18 4-14 4-18 4-18 4-18
50 2 90 100 100 100 16 20 20 20 4-14 4-18 4-18 4-18
65 21/2 110 120 120 120 16 20 20 22 4-14 4-18 4-18 8-18
80 3 125 135 135 135 18 22 22 22 4-18 4-18 8-18 8-18
100 4 145 155 155 160 18 22 24 24 4-18 8-18 8-18 8-23
125 5 175 185 185 188 20 24 26 28 8-18 8-18 8-18 8-25
150 6 200 210 210 218 20 24 28 30 8-18 8-23 8-23 8-25
200 8 255 265 265 278 22 26 30 34 8-18 8-23 12-23 12-25
250 10 310 320 320 332 24 28 32 36 12-18 12-23 12-25 12-30
300 12 362 368 375 390 24 28 34 40 12-23 12-23 12-25 16-30
350 14 412 428 435   26 30 38   12-23 16-23 16-25
400 16 462 482 485   28 32 40   16-23 16-25 16-30
450 18 518 532 545   28 32 44   16-23 20-25 20-30
500 20 568 585 608   30 34 46   16-23 20-25 20-34
