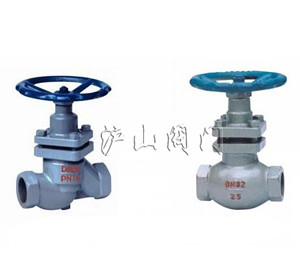

產品名稱：	內螺紋腰鼓型柱塞閥	產品型號：	UJ11Y(H) U11SM
驅動方式：	手動	連接形式：	內螺紋、法蘭
結構形式：	腰鼓型	密封材料：	硬質合金、鑄鋼、橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN15-DN50
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

UJ11Y(H) U11SM內螺紋腰鼓型柱塞閥介紹

一、UJ11Y(H) U11SM內螺紋腰鼓型柱塞閥產品概述

 UJ11Y(H) U11SM內螺紋腰鼓型柱塞閥連接分非金屬密封，金屬密封兩類，此外，外螺紋連接柱塞閥其外形分為Z字形和腰鼓形兩大類，其內部結構完全相同，用途一樣。鍛鋼螺紋/焊接截止閥主要用在冶金、電業、化工、煉油、食品等行業。壓力為16-25kgf/cm2以內，溫度為250℃以下的水、蒸汽、油類等小口徑管道上作開啟、關閉調節流量用。

二、UJ11Y(H) U11SM內螺紋腰鼓型柱塞閥主要連接、結構尺寸

DN(mm) 尺寸（mm）	UJ11-UJ11SM-15、25、40C、P、R
	15	20	25	32	40	50
L	90	100	120	140	170	200
H	120	140	165	175	195	213
H1	148	175	205	215	246	268
W	80	100	120	140	160	180
G	1/2’’	3/4”	1”	11/4”	11/2”	2”
L1	14	16	18	20	22	24
S	32	36	46	55	65	80
重量（千克）	1．5	2.5	3.5	5.5	8.5	12
