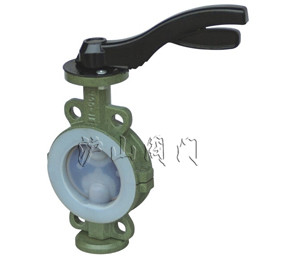

D71Fs(全襯)對夾襯氟塑料蝶閥


D71Fs(全襯)對夾襯氟塑料蝶閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 對夾襯氟塑料蝶閥   產品型號 D71Fs
  驅動方式 手動   連接形式 對夾
  結構形式 中心垂直板   密封材料 氟橡膠、三元乙丙橡膠
  壓力范圍 0.6~1.6MPa   公稱通徑 DN40-DN200
  常用材質 碳鋼、不銹鋼、球墨鑄鐵   技術咨詢 021-31007323



一、D71Fs(全襯)對夾襯氟塑料蝶閥介紹


設計與制造:GB12238
結構長度:GB12221
法蘭連接尺寸:GB4216、JB78、JB79

二、D71Fs(全襯)對夾襯氟塑料蝶閥用途

對夾襯氟塑料蝶閥專用于控制非腐蝕性或強腐蝕性介質,閥體內腔表面覆有可供選擇的各種氟塑料,適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度:≤100℃、≤120℃、≤150℃、(可按照襯里材料)
壓力等級:0.6、1.0、1.6

三、D71Fs(全襯)對夾襯氟塑料蝶閥測試

對焊式金屬硬密封蝶閥
襯里層:電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力:PN閥體:PN×1.5 密封:PN×1.1

四、D71Fs(全襯)對夾襯氟塑料蝶閥材料

上閥體:鑄鐵、碳鋼、不銹鋼 下閥體:鑄鐵、碳鋼、不銹鋼 蝶板:不銹鋼、碳鋼完全包覆氟塑料
蝶板軸:不銹鋼 閥座:PTFE、PCTFE、FEP、PFA 彈性條(墊):Si
O型圈:Viton 手柄:鑄鐵、鑄鋁合金

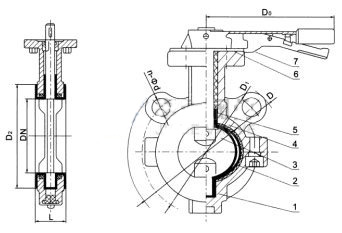

五、D71Fs(全襯)對夾襯氟塑料蝶閥部件列表

1、閥體2、蝶圈3、蝶板4、四氟圈5、碟形彈性墊圈6、手柄定位板7、手柄
公稱通徑 L D
mm
D1
mm
D2
mm
n-Фd
mm
f
mm
D0 mm H mm 質量
DN NPS 0.6 1.0 1.6 0.6 1.0 1.6 0.6 1.0 1.6 0.6 1.0 1.6
40 11/2 43 130 150 145 100 110 110 80 88 85 4-14 4-18 4-18 3 264 132 2.5
50 2 43 140 165 160 110 125 125 90 93 100 4-14 4-18 4-18 3 264 132 3.5
65 21/2 46 160 185 180 130 145 145 110 106 120 4-14 4-18 4-18 3 290 155 4.5
80 3 46 182 200 195 150 160 160 125 123 130 4-18 4-18 8-18 3 290 160 6
100 4 52 205 220 215 170 180 180 145 150 155 4-18 8-18 8-18 3 290 165 7.5
125 5 56 235 250 2445 200 210 210 175 172 185 4-18 8-18 8-18 3 290 190 11
150 6 56 260 285 280 225 240 240 200 198 210 4-18 8-23 8-23 3 290 215 16
200 8 60 315 340 335 280 295 295 255 252 265 4-18 8-23 12-23 3 320 275 18
注:為了方便客戶安裝要求,本表給定的數值系與蝶閥連接的標準法蘭尺寸,簡圖中尺寸代號僅是其中一部分。
